一、概述
TP系列平面包络环面蜗杆减速器（JB/T9051-199-）为平面一次包络蜗杆传动，传动TPU、TPS、TPA三种形式，适合于冶金、矿山、起重、运输、建筑、石油、化工、航天、航海设备或精密传动的减速传动。
工作条件：蜗杆转速不超过1500r/min；工作环境温度为+40-40。C，当工作环境温度0。C以下时，启动前润滑油必须加热到0。C以上，或采用低凝固点的润滑油；当环境温度超过40。C时，需采取强迫冷却措施。
二、型号

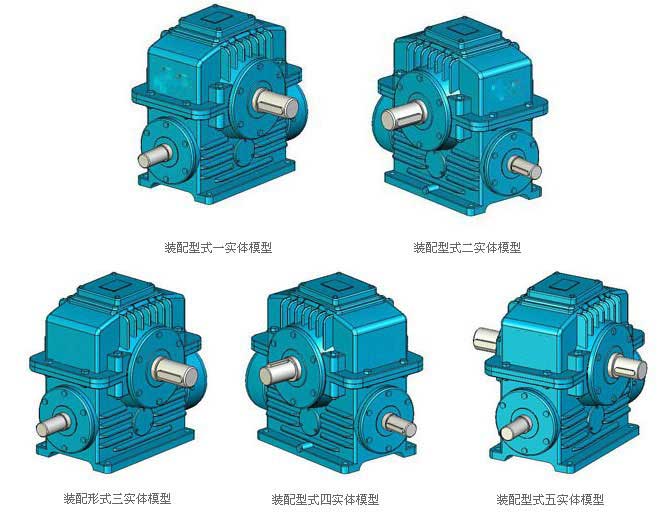

该减速器系列有四种型式：TPG、TPU、TPA、TPS 其中TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环蜗杆减速器，蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器。
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器。
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器。
三、型号及传动比
型号 | 中心距a | |||||||||||||
TPG | 第一系列 | 80 | 100 | — | — | — | — | — | — | — | — | — | — | — |
第二系列 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
TPU | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPS | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPA | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。
减速器的公称传动比i
型 号 | TPG TPU TPS TPA | ||||||||
公称传动比i | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 |
蜗杆螺旋线方向为右旋。
